Chambre de tirage électrique : quelles normes respecter pour une installation conforme et durable ?

Quand on parle de chambre de tirage électrique, on mélange souvent plusieurs réalités : regard de tirage pour câbles enterrés, chambre de passage, chambre de raccordement, ou encore chambre utilisée dans un réseau sec partagé avec les télécoms. Le point important à comprendre est simple : il n’existe pas une seule “norme chambre de tirage” qui fixe à elle seule un modèle universel.

En pratique, la conformité dépend surtout de l’ensemble suivant : la nature du réseau, l’emplacement de la chambre, la résistance mécanique attendue, la profondeur d’enfouissement, le type de fourreau, le dimensionnement du câble et les prescriptions du gestionnaire de réseau quand il s’agit d’un branchement Enedis. Pour les branchements basse tension extérieurs, les références les plus structurantes sont la NF C 14-100 côté branchement/raccordement, la NF C 15-100 côté installation privative, et la NF P 98-332 pour les règles liées aux réseaux enterrés et à leur voisinage.

À quoi sert exactement une chambre de tirage électrique ?

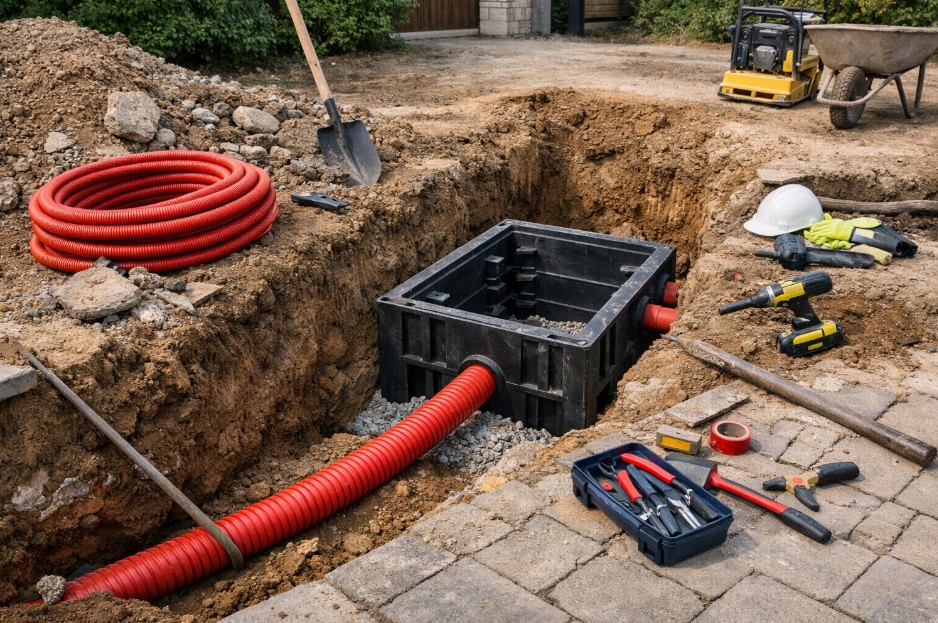

Une chambre de tirage sert à faciliter le passage, le tirage, le contrôle, la maintenance ou le remplacement des câbles sur un réseau enterré. Elle devient utile dès qu’un tracé est long, qu’il comporte des changements de direction, des réservations multiples, ou qu’on veut éviter un tirage trop difficile dans une seule gaine continue.

On la retrouve aussi bien sur des accès de maison, des lotissements, des réseaux de portail motorisé, des dépendances, des parkings, que sur des infrastructures plus lourdes. Certaines gammes de chambres composites sont d’ailleurs présentées pour les réseaux secs, télécom ou énergie, avec emploi possible en création, réparation de câble endommagé ou remplacement d’une chambre existante.

La vraie règle à retenir : la chambre doit être adaptée au contexte

Le premier réflexe n’est donc pas de chercher “la bonne norme” comme s’il existait un produit unique obligatoire. Il faut d’abord répondre à cinq questions :

1. Le réseau est-il privatif ou lié au branchement Enedis ?

Pour un branchement électrique entre limite de propriété, coffret et installation, la logique normative ne sera pas la même que pour un simple réseau privatif alimentant un portail, un garage ou un éclairage extérieur. Enedis renvoie à la NF C 14-100 pour le branchement basse tension, notamment sur les règles de raccordement et de câbles BT.

2. La chambre est-elle en zone piétonne, trottoir ou zone carrossable ?

C’est un point décisif, car il conditionne la classe de résistance du tampon ou de la couverture. Les fabricants distinguent clairement les classes B125, C250, D400, chacune correspondant à des usages différents selon la charge roulante et la zone d’implantation. Un couvercle ou une couverture mal classée peut rendre l’ouvrage inadapté, même si la chambre elle-même paraît solide.

3. Quelle profondeur d’enfouissement faut-il respecter ?

Pour une canalisation électrique enterrée, les repères couramment repris sont 50 cm minimum en zone non circulée/piétonne et 85 cm sous zone carrossable. Promotelec rappelle ces profondeurs pour la pose enterrée, ce qui donne un cadre pratique très utile au moment de positionner un regard ou une chambre intermédiaire sur le parcours.

4. Quel type de fourreau et quel diamètre prévoir ?

En extérieur enterré, le réflexe standard reste la gaine TPC rouge pour l’électricité. Les diamètres disponibles vont couramment de 40 à 200 mm selon les usages, et certains distributeurs rappellent aussi le code couleur réseau : rouge pour l’électricité, vert pour les télécoms, jaune pour le gaz, bleu pour l’eau.

5. Quelle taille de chambre faut-il choisir ?

Il n’y a pas de dimension unique imposée pour toutes les situations. Les chambres composites de type LOT, L1T, L2T, L3T, 1/2 L4T et L4T couvrent des dimensions intérieures annoncées allant d’environ 420 à 1870 mm de longueur, 240 à 520 mm de largeur et 300 à 600 mm de hauteur, selon les modèles. Cela montre bien qu’on choisit la chambre en fonction du besoin réel de tirage, d’accès et de réserve, pas sur un nom générique.

Quelles normes citer quand on veut rester conforme ?

NF C 14-100

C’est la référence essentielle pour tout ce qui touche au branchement basse tension entre le réseau public et le point de livraison. Elle pèse dans le choix du mode de raccordement, des conduits de branchement et du contexte d’implantation. Legrand rappelle par exemple que certains conduits répondent aux exigences Enedis selon la NF C 14-100, et rappelle aussi qu’un branchement de type 1 concerne en général un câble de branchement sur domaine privé inférieur à 30 m, alors que le type 2 peut être retenu quelle que soit la longueur en zone privative.

NF C 15-100

Elle concerne l’installation électrique privative. Elle ne “norme” pas à elle seule la chambre de tirage extérieure, mais elle devient importante dès qu’on parle de section de câble, chute de tension, alimentation de tableau secondaire, dépendance ou annexe. Legrand rappelle que la chute de tension maximale admissible est de 3 % entre le disjoncteur principal et les circuits terminaux, et 5 % pour un circuit non terminal comme l’alimentation d’un tableau secondaire. Autrement dit, le bon regard ne compensera jamais un câble sous-dimensionné.

NF P 98-332

Cette norme revient dans les documents Enedis lorsqu’il est question de câbles enterrés à proximité les uns des autres. Enedis précise que les coefficients de proximité pour les câbles enterrés sont appliqués dans le respect de cette norme, ce qui rappelle une chose essentielle : un regard ou une chambre ne se conçoit jamais seul, il fait partie d’un tracé enterré complet avec distances, croisements et voisinages à respecter.

Chambre de tirage, regard ou boîte enterrée : que choisir ?

Pour un petit projet domestique, il existe aussi des chambres de tirage compactes destinées aux réseaux électriques ou télécoms enterrés. On trouve par exemple chez Gewiss :

• un modèle 200 x 200 x 200 mm, présenté comme accessoire pour réseau électrique ou télécommunication enterré ;
• un modèle 300 x 300 x 300 mm affiché autour de 33,17 € TTC ;
• un modèle rectangulaire 360 x 260 x 320 mm affiché autour de 79,10 € TTC.

Pour des réseaux plus importants, les chambres composites type L1T à L4T sont plus cohérentes, avec possibilité de fond, de rehausse, de couronnement et de tampon adapté. Elles sont souvent utilisées sur réseaux secs, énergie ou télécom, avec des plages dimensionnelles beaucoup plus larges que les petites boîtes enterrées domestiques.

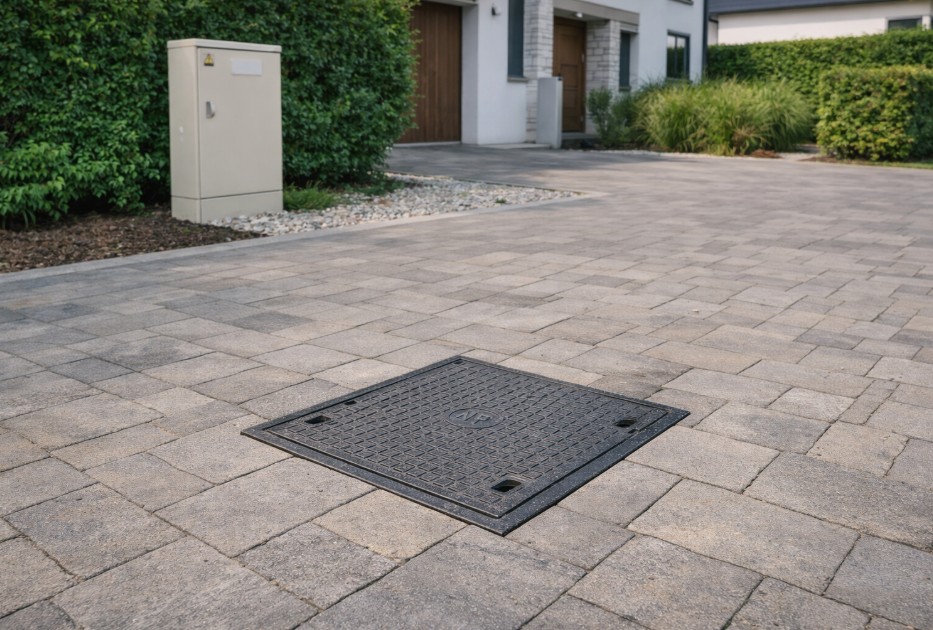

Quelle classe de tampon choisir ?

C’est souvent ici que les erreurs coûtent cher. Une chambre bien posée mais équipée d’un tampon sous-classé devient un mauvais choix.

En simplifiant :

• A15 : zones piétonnes légères, sans trafic roulant notable.
• B125 : trottoirs, parkings légers, zones accessibles à véhicules légers selon les cas.
• C250 : accotements, bordures et certaines zones proches de chaussée.
• D400 : zones de circulation et charges roulantes plus fortes.

Un fabricant indique par exemple qu’une couverture fonte articulée peut exister en B125, C250 ou D400, avec destination explicitement décrite pour la classe C250 au niveau des accotements et zones de caniveau en bord de voirie.

Exemple concret : alimenter un portail ou une dépendance

Imaginons une maison avec un coffret en limite de propriété, puis un tracé enterré vers :

• un portail motorisé,
• un visiophone,
• un éclairage extérieur,
• et éventuellement un garage au fond de la parcelle.

Dans ce cas, une approche cohérente consiste souvent à prévoir :

• une gaine TPC rouge pour l’alimentation électrique,
• un autre fourreau pour les courants faibles ou télécom si besoin,
• une ou plusieurs chambres de tirage intermédiaires si le tracé est long ou comporte des changements de direction,
• un tampon adapté à la zone, piétonne ou carrossable,
• et un dimensionnement du câble tenant compte de la puissance et de la distance. Les profondeurs de pose repères restent de 50 cm en zone piétonne et 85 cm en zone carrossable.

Les erreurs les plus fréquentes

La première erreur est de croire qu’une chambre télécom standard convient automatiquement à un usage électrique. En réalité, il faut regarder la destination, la résistance mécanique, la compatibilité avec le type de réseau et la facilité d’intervention. Certaines chambres composites sont bien annoncées pour réseaux secs, télécom ou énergie, mais le choix final dépend du chantier réel.

La deuxième erreur est de sous-dimensionner la chambre. Une petite boîte 200 x 200 peut convenir à un point ponctuel simple, mais pas forcément à un tirage avec plusieurs fourreaux, une réserve de câble, un angle difficile ou un futur ajout.

La troisième erreur est d’oublier que la conformité passe aussi par le tracé enterré complet : profondeur, gaine, croisements, séparation des réseaux, classe du couvercle et section de câble. Une chambre seule ne “met pas aux normes” un parcours mal conçu.

Comment bien choisir sa chambre de tirage électrique ?

Pour un choix sérieux, utilisez cette logique :

Petit réseau privatif simple
Une chambre compacte de 200 à 300 mm de côté peut suffire pour un point de passage ou de raccordement limité.

Tracé extérieur avec plusieurs virages ou longueurs importantes
Mieux vaut viser une chambre plus généreuse, ou une gamme composite L1T/L2T/L3T, surtout si l’on veut faciliter la maintenance future.

Zone roulante ou accès véhicules
Le sujet prioritaire devient la classe de charge du tampon, pas seulement la taille de la chambre.

Branchement ou environnement soumis à prescriptions Enedis
Il faut vérifier le dossier de raccordement, le type de branchement et les prescriptions associées à la NF C 14-100.

Faut-il un calculateur ici ?

Pas forcément. Sur cette intention de recherche, un calculateur serait vite trompeur, car le bon choix d’une chambre dépend trop de paramètres de terrain : longueur de tirage, nombre de fourreaux, zone piétonne ou roulante, rayon de courbure, type de réseau, prescriptions du gestionnaire, puissance transportée. Mieux vaut donner une méthode claire de sélection qu’un outil simplifié qui risquerait d’induire en erreur.

FAQ

Une chambre de tirage électrique est-elle obligatoire ?

Pas systématiquement. Elle devient surtout pertinente quand le tracé enterré est long, complexe, avec changements de direction, plusieurs fourreaux ou un besoin d’accès pour maintenance.

Peut-on utiliser une chambre télécom pour un câble électrique ?

Parfois oui, mais seulement si le produit est compatible avec un usage réseaux secs/énergie, avec résistance mécanique et implantation adaptées. Il ne faut jamais se fier au nom commercial seul.

Quelle profondeur pour une gaine électrique enterrée avec chambre de tirage ?

Le repère le plus souvent repris est 50 cm en zone piétonne et 85 cm en zone carrossable, avec une pose conforme du fourreau et du repérage enterré.

En résumé, la bonne “norme” pour une chambre de tirage électrique n’est pas celle d’un produit unique miracle : c’est la combinaison entre NF C 14-100, NF C 15-100, règles de réseaux enterrés, profondeur de pose, type de fourreau, classe du tampon et dimensionnement du câble. Si vous préparez un chantier, le meilleur réflexe consiste donc à raisonner usage réel, emplacement réel, charge réelle avant l’achat. Et vous, sur votre projet, vous partez sur une chambre compacte ou sur une vraie chambre composite avec tampon renforcé ? Dites-le en commentaire, partagez l’article et donnez votre avis.
