Schéma d’évacuation des eaux usées d’une maison : le guide simple pour comprendre, dimensionner et éviter les erreurs

Quand on cherche un schéma d’évacuation des eaux usées pour une maison, on veut généralement trois choses : comprendre le trajet des eaux, savoir quel diamètre choisir, et vérifier si la pente et la ventilation sont correctes. C’est exactement ce qui fait la différence entre une installation discrète et durable… et un réseau qui gargouille, sent mauvais ou se bouche régulièrement. En France, le dimensionnement des évacuations gravitaires s’appuie notamment sur le NF DTU 60.11, avec une pente courante de 1 à 3 cm par mètre selon les cas.

À quoi sert le réseau d’évacuation d’une maison ?

Le réseau d’évacuation collecte les rejets des appareils sanitaires et les conduit soit vers le réseau public d’assainissement, soit vers un système d’assainissement non collectif si la maison ne peut pas être raccordée. On distingue les eaux ménagères ou eaux grises (lavabo, douche, évier, lave-linge…) et les eaux-vannes ou eaux noires (WC). En zone collective, le propriétaire doit raccorder son logement au réseau public ; lorsqu’un réseau collectif est mis en place, un bâtiment existant dispose en principe de 2 ans pour se raccorder.

Le schéma type d’évacuation des eaux usées dans une maison

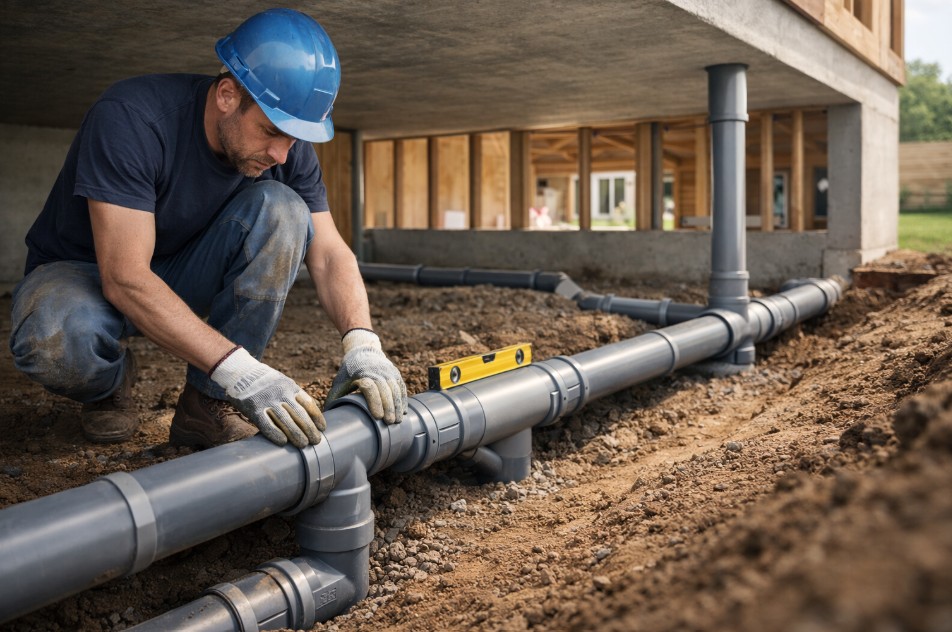

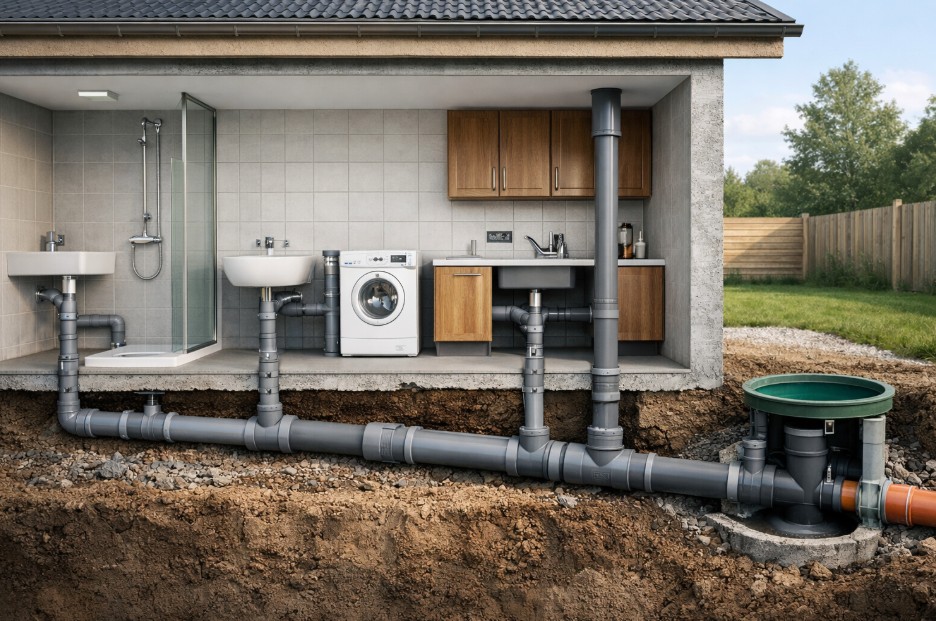

Voici un schéma simplifié, facile à visualiser :

Lavabo Ø32
   \
Douche Ø40/50 ----\
                    > Collecteur secondaire Ø50
Évier Ø40/50 ------/
                      \
Lave-linge Ø40 --------> Collecteur principal Ø100 ---> Regard ---> Tout-à-l'égout / ANC
                      /
WC Ø80/100 ---------/
        |
        | Colonne de chute
        |
Ventilation primaire en toiture

Dans une installation classique, chaque appareil possède son siphon, puis rejoint une conduite adaptée à son débit. Ces petites évacuations se regroupent ensuite dans un collecteur de plus gros diamètre, souvent en 100 mm, avant d’aller vers un regard, puis vers l’assainissement collectif ou individuel. Le siphon doit conserver une garde d’eau d’au moins 50 mm pour bloquer les odeurs.

Les diamètres à prévoir selon les appareils

C’est le point que les particuliers veulent voir immédiatement sur un schéma, car une erreur ici se paie vite par des refoulements ou des engorgements.

Appareil	Diamètre conseillé
Lavabo / lave-mains	DN 32 mm
Lave-linge / lave-vaisselle	DN 40 mm
Douche	DN 40 à 50 mm
Évier de cuisine	DN 40 à 50 mm
Baignoire	DN 40 à 50 mm
WC	DN 80 à 100 mm selon le type
Collecteur principal maison	souvent 100 mm

Nicoll rappelle notamment DN 32 mm pour les lavabos, DN 40 mm pour lave-linge ou lave-vaisselle, DN 40 à 50 mm pour douche, évier, baignoire, et DN 80 à 100 mm pour les WC selon le type d’appareil. En pratique, sur une maison individuelle, beaucoup d’installateurs sécurisent le réseau principal en 100 mm, surtout dès qu’il faut reprendre plusieurs appareils sur une même ligne.

Quelle pente faut-il respecter ?

Une canalisation d’évacuation ne fonctionne bien ni à plat, ni avec une pente excessive. Le bon repère à retenir est simple : entre 1 et 3 cm par mètre pour les collecteurs d’eaux usées. En dessous, l’eau stagne et les bouchons arrivent vite. Au-dessus, l’eau peut filer trop vite et laisser les matières solides derrière elle, ce qui n’est pas idéal non plus.

Pour une petite longueur, cela donne par exemple :

• 2 m de canalisation à 1 % : dénivelé de 2 cm
• 4 m à 2 % : dénivelé de 8 cm
• 6 m à 3 % : dénivelé de 18 cm

System D précise aussi qu’un collecteur de moins de 2 m peut fonctionner avec 1 à 2 cm par mètre dans une maison de plain-pied, à condition que l’ensemble soit bien conçu.

La ventilation primaire : l’élément souvent oublié

Sur un bon schéma d’évacuation, il ne faut pas montrer uniquement les tuyaux horizontaux. Il faut aussi faire apparaître la ventilation primaire, c’est-à-dire le prolongement de la chute jusqu’en toiture. Son rôle est essentiel : elle évite les dépressions, les glouglous, le désamorçage des siphons et donc les remontées d’odeurs. Le DTU 60.11 prévoit justement ce prolongement des colonnes de chute pour ventiler correctement le réseau.

En clair, un schéma sans ventilation est souvent un schéma incomplet.

Maison de plain-pied ou maison à étage : ce qui change

Dans une maison de plain-pied, le réseau est souvent plus simple : les appareils rejoignent un collecteur horizontal installé en vide sanitaire, en cave ou sous dalle, avec une pente régulière jusqu’au regard extérieur. Dans une maison à étage, on ajoute une ou plusieurs colonnes de chute verticales, puis un collecteur en pied de chute. Le principe reste le même, mais la qualité des raccordements et de la ventilation devient encore plus importante.

Faut-il séparer eaux usées et eaux pluviales ?

Oui, dans la majorité des projets récents, il faut raisonner en réseaux distincts : d’un côté les eaux usées, de l’autre les eaux pluviales. Le NF DTU 60.11 traite d’ailleurs les deux familles de réseaux, mais leur logique de dimensionnement n’est pas la même. Mélanger les flux sans vérifier le type de réseau autorisé localement peut conduire à une installation non conforme.

Raccordement au tout-à-l’égout ou assainissement individuel

Si la maison est en zone d’assainissement collectif, les eaux usées partent vers le réseau public. Si elle ne peut pas être raccordée, elle doit être équipée d’un assainissement non collectif de type fosse toutes eaux, microstation ou autre filière validée localement. Pour une construction neuve en ANC, il faut intégrer le système au plan de masse et obtenir l’avis du SPANC avant travaux. Le contrôle de l’installation est obligatoire.

Combien coûte le matériel de base ?

Pour donner un ordre d’idée, les tubes PVC d’évacuation restent relativement abordables sur l’entrée de gamme vendue au détail en ligne :

• Ø32 mm, 1 m : autour de 2,55 à 2,90 €
• Ø40 mm, 1 m : autour de 3,59 €
• Ø50 mm, 1 m : autour de 4,99 à 5,42 €
• Ø100 mm, 1 m : autour de 4,55 à 5,20 €

Ces prix concernent des références courantes observées chez des distributeurs grand public et bricolage, hors accessoires, coudes, culottes, regards, colle, main-d’œuvre et terrassement. Le coût global grimpe vite dès qu’il faut créer un réseau enterré, traverser une dalle ou reprendre un raccordement extérieur.

Les erreurs les plus fréquentes sur un schéma d’évacuation

1. Sous-dimensionner une douche ou un évier

Un Ø32 mm peut suffire pour un lavabo, mais pas pour une douche standard. Dès que le débit augmente, il faut passer sur plus gros.

2. Oublier la ventilation

Sans ventilation primaire, les siphons se vident mal et les odeurs apparaissent plus facilement.

3. Mettre trop de coudes serrés

Chaque changement de direction freine l’écoulement. Mieux vaut un tracé simple, lisible, avec accès d’entretien si la ligne est longue. Cette logique de réseau propre et accessible est une bonne pratique largement rappelée par les guides métiers.

4. Négliger la pente

Une pente insuffisante est l’un des problèmes les plus courants. C’est aussi celui qui coûte le plus cher à corriger une fois la dalle coulée.

5. Faire un collecteur principal trop petit

Quand plusieurs appareils se rejettent sur la même ligne, un collecteur principal en 100 mm reste le choix le plus sécurisant dans une maison.

Comment lire rapidement un bon schéma d’évacuation ?

Si vous devez valider un plan ou un devis, vérifiez en priorité ces 6 points :

1. Chaque appareil a son siphon
2. Le diamètre est cohérent avec l’usage
3. La pente est continue
4. Le collecteur principal est assez dimensionné
5. La ventilation primaire apparaît clairement
6. La sortie finale va bien vers le bon système d’assainissement

Si un seul de ces éléments manque, le schéma mérite d’être revu.

FAQ

Quel diamètre pour l’évacuation des eaux usées d’une maison ?

Pour les petits appareils, on part souvent de 32 mm pour un lavabo, 40 à 50 mm pour douche, baignoire ou évier, et 80 à 100 mm pour les WC. Le collecteur principal est très souvent en 100 mm dans une maison individuelle.

Quelle pente pour une évacuation d’eaux usées ?

Le repère le plus utilisé est 1 à 3 cm par mètre, soit 1 à 3 %. C’est la plage à retenir pour un écoulement gravitaire efficace.

La ventilation primaire est-elle obligatoire ?

Elle est essentielle dans le fonctionnement du réseau et le DTU 60.11 prévoit le prolongement des colonnes de chute pour ventiler l’installation et limiter les phénomènes de siphonnage et d’odeurs.

En résumé, un bon schéma d’évacuation des eaux usées de maison repose sur quatre bases simples : le bon diamètre, la bonne pente, une vraie ventilation et un raccordement adapté au mode d’assainissement. Vous avez un plan, un doute sur un diamètre ou un tracé à vérifier ? Répondez en commentaire avec votre configuration, donnez votre avis et partagez l’article pour aider d’autres propriétaires à éviter les erreurs coûteuses.
