Quand on parle de trappe de désenfumage, on désigne le plus souvent un exutoire de fumées et de chaleur installé en toiture, ou parfois un ouvrant en façade, destiné à évacuer les fumées chaudes en cas d’incendie. Son rôle est capital : maintenir des cheminements plus praticables pour l’évacuation, limiter l’accumulation des fumées toxiques et faciliter l’intervention des secours. En France, ces dispositifs s’inscrivent dans un cadre réglementaire précis, mais les exigences varient selon le type de bâtiment : ERP, locaux de travail, cages d’escalier, parkings, bâtiments industriels, ou immeubles d’habitation.
Autrement dit, il n’existe pas une seule “trappe de désenfumage standard” valable partout. Le bon choix dépend du bâtiment, de la surface à désenfumer, du mode de commande, de la surface utile aéraulique recherchée, des amenées d’air prévues et des performances certifiées du produit. Les fabricants parlent d’ailleurs plus volontiers de DENFC pour “dispositif d’évacuation naturelle de fumées et de chaleur”, avec marquage CE selon EN 12101-2, et, en France, souvent un marquage NF-DENFC en complément.
Trappe de désenfumage : définition simple

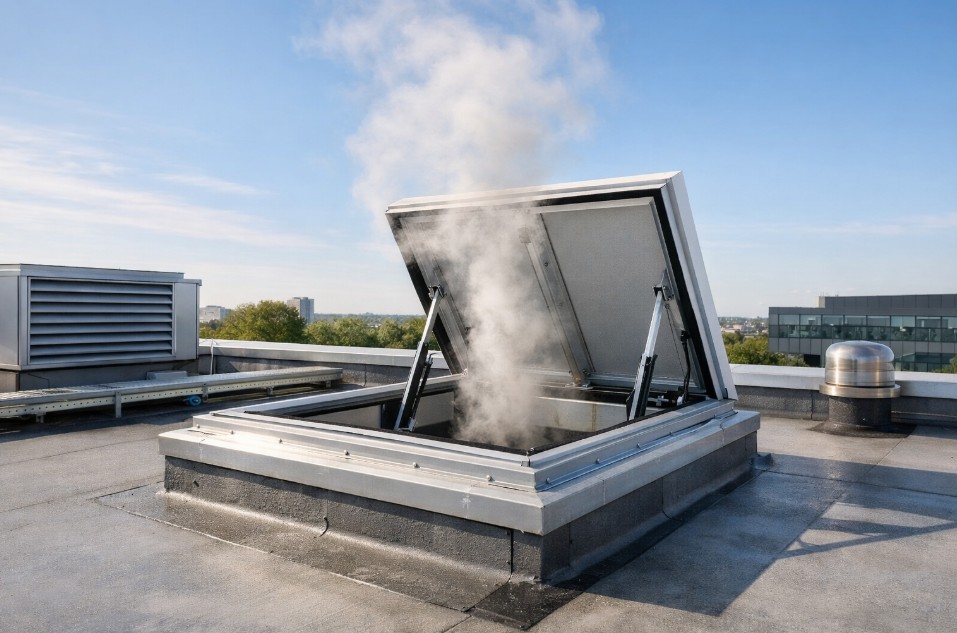

Une trappe de désenfumage est un ouvrant de sécurité placé en partie haute d’un bâtiment, généralement sur toiture plate ou faiblement inclinée. En situation normale, il reste fermé. En cas d’incendie, il s’ouvre pour laisser s’échapper fumées et gaz chauds, en profitant du tirage thermique naturel. Dans beaucoup de cas, il peut aussi servir à l’aération quotidienne lorsqu’il est prévu pour cette double fonction.
Dans le langage courant, on emploie souvent “trappe”, mais sur un plan technique vous verrez aussi les termes suivants :
- exutoire de fumées
- lanterneau de désenfumage
- DENFC
- ouvrant de désenfumage
- châssis de désenfumage pour les façades ou verrières
Ce vocabulaire change selon le support, mais la logique reste la même : créer une évacuation haute des fumées, complétée par une amenée d’air basse pour former un balayage efficace.
À quoi sert une trappe de désenfumage ?
En cas de départ de feu, le danger principal n’est pas seulement la flamme. Ce sont aussi les fumées, la chaleur et la perte de visibilité. Le désenfumage vise à :
- garder une couche d’air plus respirable en partie basse
- améliorer la visibilité sur les cheminements d’évacuation
- réduire la température dans certaines zones
- ralentir la propagation des fumées
- aider les secours à intervenir plus vite
C’est précisément l’objet rappelé dans les textes de sécurité incendie, notamment pour les ERP et les IGH.
Dans quels bâtiments une trappe de désenfumage peut-elle être obligatoire ?
C’est le point le plus important à comprendre : l’obligation ne se juge jamais uniquement au produit, mais au bâtiment et à son usage.
ERP : une réglementation très encadrée
Dans les établissements recevant du public, le désenfumage est régi par le règlement de sécurité incendie et l’instruction technique correspondante. Selon les locaux, les circulations, les volumes, les escaliers ou le type d’activité, le désenfumage naturel peut être imposé avec des surfaces utiles minimales, des amenées d’air adaptées et des commandes accessibles.
Locaux de travail et bâtiments professionnels
Dans les lieux de travail, les règles de désenfumage existent aussi, avec des exigences sur les sections d’évacuation et les amenées d’air. Historiquement, certains repères réglementaires ont retenu que la surface totale des sections d’évacuation devait dépasser 1/100 de la surface du local, avec un minimum de 1 m², et que chaque dispositif devait être facilement manœuvrable depuis le plancher. L’application concrète dépend toutefois de la configuration et des textes en vigueur pour la catégorie de bâtiment concernée.
Cages d’escalier protégées
Pour les cages d’escalier, la logique est encore plus spécifique. Dans certains cas, le volume d’encloisonnement doit comporter à son extrémité supérieure un ouvrant ou exutoire d’au moins 1 m² de surface libre, avec commande située au rez-de-chaussée. C’est typiquement le cas qui fait penser à une “trappe de désenfumage” dans l’esprit du grand public.
Entrepôts, parkings, bâtiments industriels, IGH
Dans ces bâtiments, les exigences peuvent être différentes : nombre minimal d’exutoires, surface utile minimale par appareil, implantation en toiture, cantons de désenfumage, ou recours au désenfumage mécanique selon la hauteur et l’usage. Pour certains entrepôts par exemple, des prescriptions peuvent imposer au moins 4 exutoires pour 1 000 m² de toiture, avec une surface utile unitaire entre 0,5 et 6 m².
Comment fonctionne une trappe de désenfumage ?
Le principe est simple sur le papier : l’air chaud et les fumées montent naturellement. En ouvrant un exutoire en partie haute et en assurant une amenée d’air en partie basse, on crée un mouvement d’air qui évacue une partie des fumées vers l’extérieur.
Dans la pratique, un système de désenfumage comprend souvent :
- un ou plusieurs exutoires en toiture ou ouvrants en façade
- une ou plusieurs amenées d’air
- une commande manuelle, pneumatique, électrique ou mécanique
- un éventuel asservissement au SSI
- parfois une fonction aération journalière
Les fabricants proposent des commandes mécaniques, pneumatiques ou électriques, selon la nature du chantier et le niveau d’intégration recherché.
Les critères techniques vraiment importants
1. La surface utile aéraulique
C’est le nerf de la guerre. Ce n’est pas la simple dimension de trémie qui compte, mais la surface utile réellement reconnue pour l’évacuation des fumées. Deux trappes de même taille géométrique peuvent afficher des performances aérauliques différentes selon leur conception.
Par exemple, une documentation technique de type Pyropass indique pour :
- 100 x 100 cm : Aa = 1,00 m²
- 120 x 120 cm : Aa = 1,44 m²
2. Les dimensions de trémie
Sur le marché, on retrouve souvent des formats comme :
- 100 x 100 cm
- 100 x 120 cm
- 100 x 140 cm
- 120 x 120 cm
- 120 x 160 cm
- 120 x 200 cm
- 140 x 140 cm
- jusqu’à 200 x 300 cm sur certaines gammes grandes dimensions
3. Le type de remplissage
Les fabricants proposent souvent :
- polycarbonate alvéolaire 10 mm
- polycarbonate 16 mm
- polycarbonate 32 mm
- dôme PMMA
- capot aluminium isolé
- remplissages opaques ou translucides selon le besoin d’éclairage naturel
4. La performance thermique
Sur des bâtiments récents ou rénovés, l’isolation compte beaucoup. Certains exutoires affichent un Urc à partir de 2,3 W/m².K, tandis que d’autres solutions plus performantes descendent vers 0,9 W/m².K selon configuration et remplissage.
5. La certification
Un produit sérieux doit a minima s’inscrire dans le cadre de la EN 12101-2. En France, le marquage NF-DENFC apporte un niveau de reconnaissance supplémentaire très recherché sur les chantiers exigeants.
Combien coûte une trappe de désenfumage ?
Le prix varie énormément selon la taille, le type de commande, la finition, l’isolation, la fonction aération et les accessoires d’asservissement.
Fourchettes de prix observées
Pour un exutoire de fumée de toiture plate, un guide de marché récent situe le budget entre 700 et 4 000 € selon le modèle et l’équipement.
Sur des modèles plus ciblés, on trouve aussi des repères concrets :
| Type / exemple | Dimensions | Prix observé |
|---|---|---|
| Trappe de désenfumage mécanique entrée de gamme | 100 x 100 cm à 140 x 140 cm selon options | jusqu’à 606,99 € HT |
| Kit exutoire NF prêt à poser | kit | 189 € |
| Exutoires plus complets ou très isolés | selon configuration | souvent 1 000 à 4 000 € et plus |
Ces montants doivent être pris avec prudence, car ils ne couvrent pas toujours les mêmes prestations : costière, coupole, commandes, raccordement SSI, pose, mise en service ou travaux d’étanchéité peuvent être inclus ou non.
Le vrai coût à prévoir sur un projet
Pour un budget réaliste, il faut souvent dissocier :
- le produit
- les accessoires de commande
- l’asservissement incendie
- la pose
- les reprises d’étanchéité
- la maintenance
Sur une rénovation, l’addition grimpe vite si l’on doit adapter une costière existante ou reprendre l’étanchéité de toiture. Les fabricants proposent d’ailleurs des versions spécifiques “rénovation” pour ce besoin.
Quelles marques et gammes trouve-t-on sur le marché ?
Le marché français est dominé par des acteurs bien identifiés du désenfumage naturel. On peut citer notamment :
- Kingspan Light + Air, avec des gammes comme Ecofeu DV ou Ecofeu Premium
- Souchier-Boullet, avec des solutions comme CERTILAM F
- LAMILUX, avec plusieurs exutoires toiture et verrières certifiés EN 12101-2
- Skydôme, avec des exutoires dédiés, y compris pour cages d’escalier
Voici quelques exemples intéressants :
| Marque / gamme | Positionnement | Détails notables |
|---|---|---|
| Kingspan Ecofeu DV | toiture étanchée, ERP/ERT/industriel | double vantail, costière 350 mm, jusqu’à 200 x 300 cm, EN 12101-2 |
| Souchier-Boullet CERTILAM F | amenée d’air / désenfumage architectural | sur-mesure, commandes mécaniques/électriques/pneumatiques |
| LAMILUX DENFC | toiture terrasse et solutions verrières | plusieurs familles de produits certifiées EN 12101-2 |
| Skydôme Pyropass | notamment cage d’escalier | exemple en 100 x 100 et 120 x 120, bonnes données aérauliques disponibles |
Où installer une trappe de désenfumage ?
L’emplacement dépend du scénario de désenfumage retenu. En règle générale, l’exutoire se place là où les fumées s’accumulent naturellement, c’est-à-dire en partie haute du volume. Selon les cas, cela peut être :
- au sommet d’une cage d’escalier
- sur une toiture terrasse
- au-dessus d’un hall ou d’un local à désenfumer
- sur une verrière ou en façade haute
- dans un système réparti par cantons de désenfumage
L’implantation ne se décide pas “à l’œil”. Elle découle d’une étude tenant compte de la hauteur, du cantonnement, des amenées d’air, des obstacles et de la catégorie du bâtiment.
Faut-il choisir une trappe mécanique, pneumatique ou électrique ?
Tout dépend du bâtiment et du niveau d’automatisation recherché.
Commande mécanique
Elle reste simple et robuste, souvent choisie pour des configurations standard ou des bâtiments modestes. On la retrouve encore sur des trappes proposées en dimensions classiques 100 x 100 à 140 x 140 cm.
Commande pneumatique
Très répandue dans le désenfumage naturel, elle équipe de nombreux exutoires de toiture. Elle est appréciée pour sa fiabilité et son usage historique sur beaucoup d’installations.
Commande électrique
Elle facilite l’intégration au SSI, l’aération de confort et certaines logiques de gestion technique. Elle convient bien aux bâtiments tertiaires ou aux projets plus pilotés.
Les erreurs les plus fréquentes
Confondre dimension de trémie et performance réelle
Une trappe 120 x 120 n’offre pas automatiquement la même surface utile qu’un autre modèle de même dimension. Il faut toujours vérifier la performance certifiée.
Oublier les amenées d’air
Un exutoire sans amenée d’air correctement pensée donne un système incomplet. Les textes rappellent régulièrement que les surfaces d’amenée d’air doivent être au moins équivalentes ou cohérentes avec les évacuations selon le cas.
Acheter uniquement “au prix”
Une trappe très bon marché peut sembler attractive, mais elle ne couvre pas forcément le bon niveau de certification, la bonne isolation, ni les accessoires nécessaires à une vraie conformité chantier.
Négliger la maintenance
En ERP, les vérifications périodiques des installations de désenfumage sont annuelles et portent notamment sur les commandes, les exutoires et les ouvrants. C’est un point trop souvent sous-estimé lors du calcul du coût global.
Entretien et vérification : un point à ne jamais négliger
Une trappe de désenfumage n’est pas un simple ouvrant de toiture. C’est un équipement de sécurité incendie. Elle doit donc rester parfaitement opérationnelle. Pour les ERP, la périodicité des vérifications prévue par les dispositions générales est de 1 an, avec contrôle du fonctionnement des commandes manuelles et automatiques, des exutoires et des autres éléments liés à la fonction désenfumage.
En pratique, beaucoup d’exploitants s’appuient aussi sur la règle APSAD R17 comme référentiel technique de maintenance et d’installation. Ce n’est pas un texte réglementaire stricto sensu, mais c’est un repère largement utilisé par les professionnels et les assureurs.
Comment bien choisir sa trappe de désenfumage ?
Voici la bonne méthode.
1. Partir du bâtiment, pas du produit
Avant de comparer des modèles, il faut identifier :
- le type de bâtiment
- la réglementation applicable
- les volumes à désenfumer
- la présence d’escaliers, halls, couloirs, locaux spécifiques
- le type de toiture ou de façade
2. Valider les besoins avec un professionnel
Le dimensionnement d’un système de désenfumage ne se résume pas à “mettre une trappe 100 x 100”. Il faut vérifier la surface utile, les amenées d’air, le cantonnement, la commande, l’asservissement et la compatibilité avec le reste du système incendie.
3. Vérifier les certifications
Exiger un produit certifié EN 12101-2 et, idéalement, une documentation technique claire avec performances aérauliques, options de remplissage, classes de performances et conditions de pose.
4. Anticiper le coût global
Le vrai budget n’est pas seulement le prix catalogue du lanterneau. Il faut intégrer la commande, l’asservissement, la pose, l’étanchéité et la maintenance annuelle.
Ce qu’il faut retenir
La trappe de désenfumage est un équipement clé de la sécurité incendie, mais elle ne se choisit jamais comme une simple fenêtre de toit. Entre la réglementation, la surface utile, les amenées d’air, les performances certifiées, le mode de commande et le coût global, le sujet demande une vraie lecture technique. Pour un escalier protégé, un exutoire d’au moins 1 m² peut être attendu dans certains cas ; pour d’autres bâtiments, les calculs se font en fonction de la surface, des volumes et du type d’exploitation. Le meilleur choix est donc celui qui répond au scénario réglementaire du bâtiment, pas seulement au prix du produit.
FAQ
Une trappe de désenfumage est-elle obligatoire ?
Pas systématiquement. Tout dépend du type de bâtiment, de son usage, de sa surface, de ses circulations, de ses escaliers et des règles applicables. Dans de nombreux ERP, locaux professionnels ou cages d’escalier protégées, le désenfumage peut être imposé sous une forme précise.
Quelle différence entre trappe de désenfumage et exutoire de fumée ?
Dans le langage courant, on parle souvent de trappe. Techniquement, le terme exact est souvent exutoire de fumées ou DENFC. La “trappe” est donc généralement la version grand public du même équipement.
Quel budget prévoir pour une trappe de désenfumage ?
Pour le matériel seul, les repères observés vont d’environ 700 à 4 000 € pour un exutoire de toiture plate selon le niveau d’équipement, avec des références d’entrée de gamme autour de 600 € HT sur certaines dimensions standards. La pose et les accessoires peuvent faire fortement varier le budget final.
